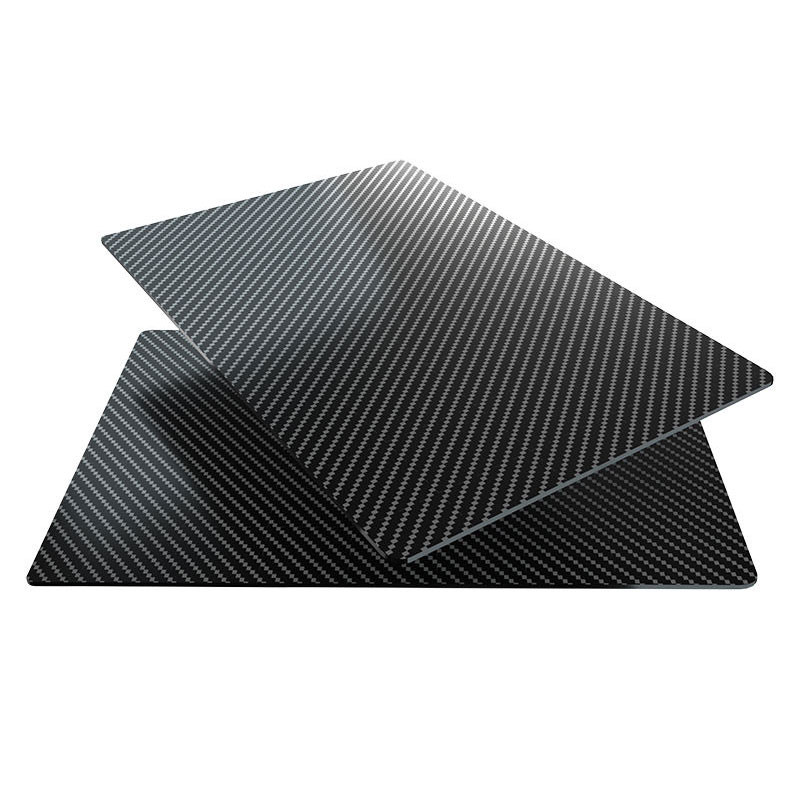

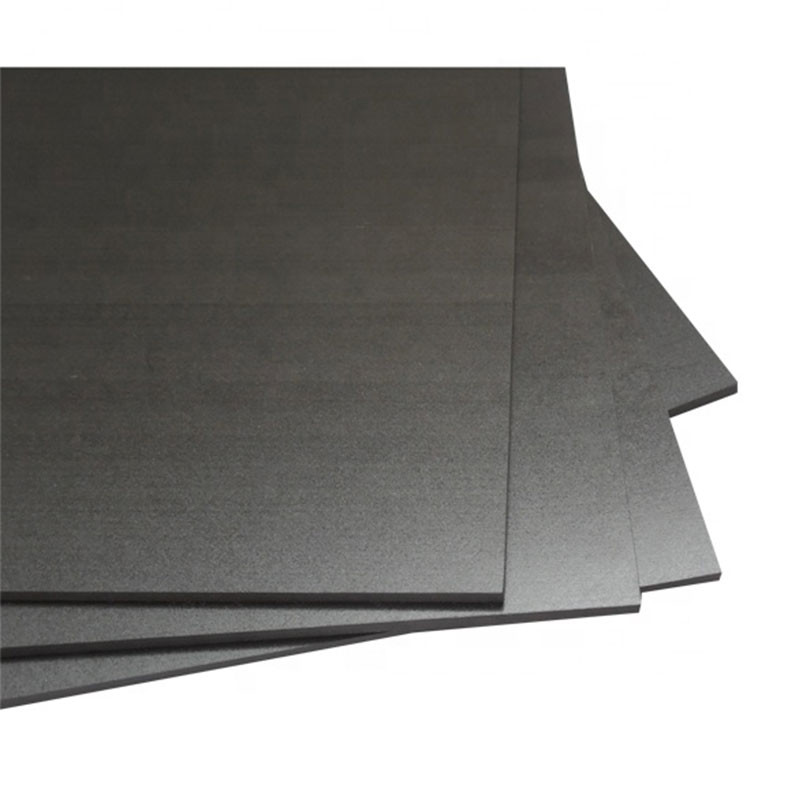

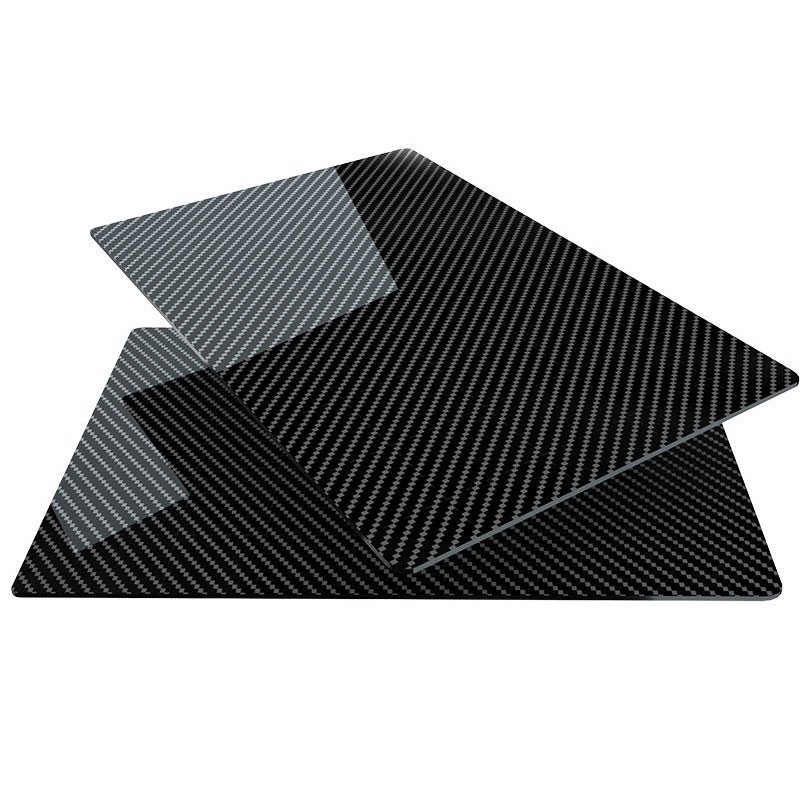

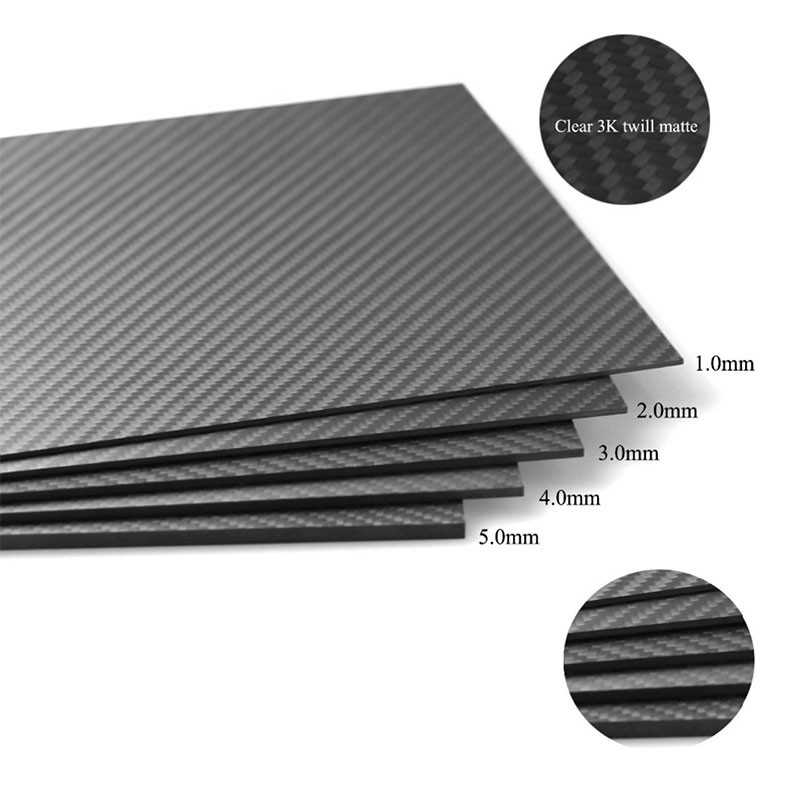

100٪ 3K ألياف الكربون ورقة اللامينات اللوحة اللوحة Twill كامل مات كامل الألياف الكربونية لوحة

منتوج وصف

100٪ 3K ألياف الكربون ورقة اللامينات اللوحة اللوحة Twill كامل مات كامل الألياف الكربونية لوحة

لجين متخصصة في إنتاج أوراق من ألياف الكربون عالية الجودة، مستفيدة من تقنيات التصنيع المتقدمة مثل الأوتوكلاف وتشكيل الفراغ.والصناعات بدون طيارمع التركيز على الابتكار والاستدامة ، تلتزم LIJIN بتقديم حلول مخصصة وخدمة عملاء استثنائية.

نحن نقدم ألواح كاملة من ألياف الكربون مصنوعة من ألياف الكربون الحقيقية بدون أي شوائب مثل الألياف الزجاجيةنحن نستخدم 2x2 ثنائي أو نسيج نسيج بسيط في حين أن الداخل هو أحادي الاتجاه.

2 طرق وضع لوحة ألياف الكربون

الاختلافات بين صفائح ألياف الكربون 0°/90° والصفائح الألياف الكربونية شبه الإيزوتروبية

عند مقارنة صفائح ألياف الكربون 0 ° / 90 ° مع صفائح ألياف الكربون شبه النظرية ، تكمن الاختلافات الرئيسية في توجيه الألياف والخصائص الميكانيكية والتطبيقات.

توجيه الألياف

0°/90° أوراق ألياف الكربون: تتكون هذه الأوراق من طبقات من ألياف الكربون موجهة بدقة عند 0° و 90°.هذا التكوين يوفر أقصى قوة على طول المحورين الرئيسيين ولكنه أضعف في اتجاهات خارج المحورهذا التوجه يستخدم عادة للتطبيقات التي يتم فيها محاذاة الأحمال بشكل أساسي مع هذه المحاور.

لوحات الألياف الكربونية شبه الإيزوتروبية

على النقيض من ذلك، تتضمن الألواح شبه النظرية ترتيبًا متوازنًا للألياف، وعادةً ما تشمل التوجهات عند 0 درجة و 90 درجة و +45 درجة و -45 درجة.هذا التصميم يضمن أن المادة تظهر خصائص ميكانيكية موحدة في جميع الاتجاهات داخل الطائرةإدراج طبقات ± 45 ° يعزز الأداء تحت الأحمال الدوارة ويقلل من نقاط الضعف المرتبطة بالانحناء خارج المحور.

الخصائص الميكانيكية

القوة والصلابة: لوحات 0°/90° قوية على طول محور 0° و 90° ولكن يمكن أن تعاني من انحناءات كبيرة (تصل إلى 50٪ أكثر) عند تعرضها للحملات في زوايا أخرى.لكن، توفر قوة أكثر اتساقًا وصلابة في جميع الاتجاهات ، مما يجعلها مناسبة لسيناريوهات تحميل معقدة.

الأداء تحت الحمل: تم تصميم المصفوفات شبه الإيزوتروبية للتعامل مع الأحمال الملتوية والحمل خارج المحور بفعالية.مما يجعلها مثالية للتطبيقات مثل مكونات الطيران حيث تكون القوة متعددة الاتجاهات حاسمةوعلى العكس من ذلك، قد تكون أوراق 0°/90° كافية للتطبيقات البسيطة حيث تكون الأحمال قابلة للتنبؤ ومواءمة في المقام الأول مع اتجاه الألياف.

التطبيقات

0°/90° الأوراق: تستخدم عادة في المكونات الهيكلية حيث اتجاهات الحمل محددة بشكل جيد ومتعلقة بالأساس بالمحور. غالبًا ما تكون أقل تكلفة بسبب عمليات التصنيع الأبسط.

ألواح شبه نظرية: يتم تفضيلها في التطبيقات عالية الأداء مثل السيارات والسلع الجوية والرياضية حيث تكون القوة متعددة الاتجاهات ضرورية.تضعهم بشكل معقد زيادة في تكاليف التصنيع لكنها توفر أداء ميكانيكي متفوق.

صفيحة من ألياف الكربونالمواصفات:
